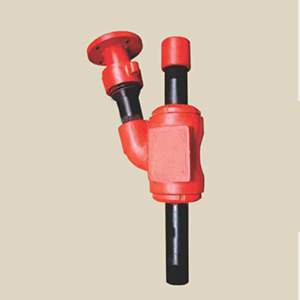

Вертлюг промывочный ВП-50 (ВП-50-160), ВП-80 (ВП-80-200) предназначен для подачи промывочной жидкости в подвешенную к ним колонну труб при ремонтных работ в нефтяных и газовых скважинах. Вертлюги ВП-50, ВП-80 подвешиваются на элеваторах или ключах любого типа, надеваемых под колпак навинченных на ствол. Конструкция вертлюгов 4ВП-50-160, 5ВП-80-200 обеспечивает возможность поворота их корпуса ствола. Вес присоединительной колонны через ствол и колпак вертлюга передается на элеватор. При этом корпус вертлюгов ВП50, ВП80 испытывают нагрузки только от давления прокачиваемой промывочной жидкости и массы шланга нагнетательного манифольда.
Технические характеристики: Вертлюг 4ВП-50-160, 5ВП-80-200
| Шифр | ВП-50 | ВП-80 |
| Грузоподъемность, т | 50 | 80 |
| Давление рабочее. МПа | 16 | 20 |
| Диаметр проходного отверстия ствола, мм | 50 | 75 |
| Диаметр проход. отверст. бокового отв., мм | 60 | 75 |
| Наружный диаметр ствола, мм | 73 | 114 |
| Присоединительная резьба — по ГОСТ 633-80 | 73 | 114 |
| Габариты, мм | 732х270 | 880х410 |
| Масса, кг | 41 | 90 |
Flushing swivels type of ВП-50 and ВП-80
