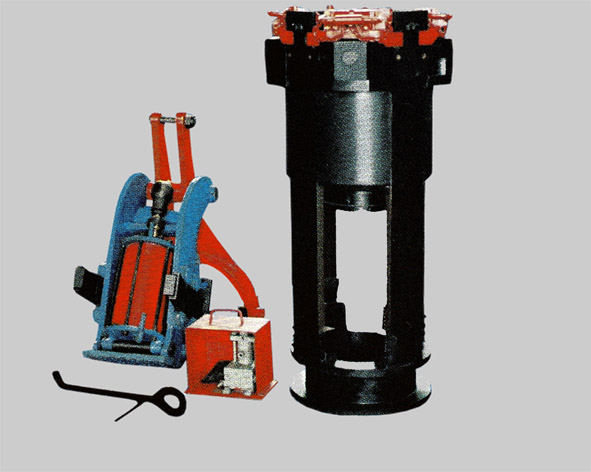

Захват клиновой пневматический ПКР-560 предназначен для механизированного захвата насосно-компрессорных, бурильных и утяжеленных труб в роторе, а также для передачи вращения от ротора бурильной колонне при снятых клиньях. Клиновой захват ПКР-560М-ОР используется в составе буровых установок, оснащенных ротором с проходным отверстием 560 мм.
По заявке заказчика клиньевой захват ПКР-560 комплектуется клином 140-146 мм с плашками 60, 73, 89, 102, 114, 127, 140, 146 мм по 12 каждого размера, или клином 168-178 мм с плашками 168, 178 мм по 12 шт. каждого размера.
Технические характеристики: Клиньевой пневматический захват ПКР-560
| Параметры | ПКР560 |
| Грузоподъемность, тн | 320 |
| Условный диаметр захватываемых труб, мм | 60-178 |
| Диаметр поршня пневмоцилиндра, мм | 200 |
| Ход поршня пневмоцилиндра | 255 |
| Ход клиньев, мм | 414 |
| Давление в пневмосистеме (рабочее), МПа | 0,7..0,9 |
| Отвод привода | ручное |
| Габаритные размеры, мм | |
| Длина | 1700 |
| Высота | 820 |
| Ширина | 1500 |
| Масса, кг | 1720 |
Запасные части к клинового пневматического захвата ПКР-560М
