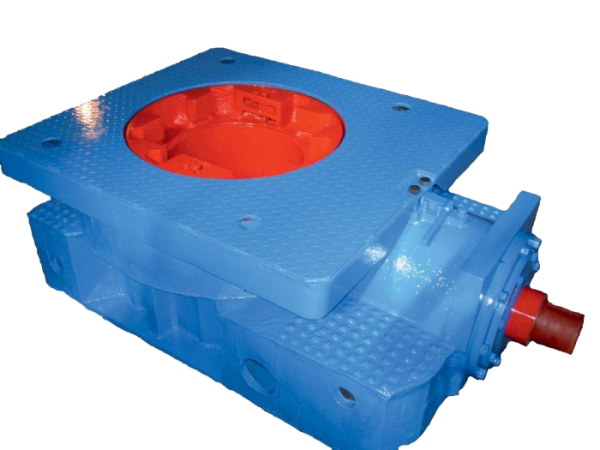

Роторы буровые Р-360, Р-560 предназначены для вращения бурильного инструмента и поддержания колонны бурильных или обсадных труб при их свинчивания и развинчивания в процессе спуско-подъемных операций. Ротор Р-360, Р-560 представляет собой мощную литую станину в которой смонтирована коническая зубчатая передача. Ведущий вал передачи смонтирован на двухроликовых подшипниках, а стол упирается на упорных шарикоподшипниках — основную опору. Основная опора ротора Р360, Р560 принимает нагрузки от веса колонны обсадных или бурильных труб. Вспомогательная опора стола размещается в нижней части ротора между столом и крышкой.
Технические характеристики ротора Р-360-Ш14, Р-560-Ш8М
| Параметры | Р360 | Р560 |
| Допустимый статистический груз для стола, Мн (тн) | 1.2 (120) | 2.5 (250) |
| Диаметр отверстия в столе, мм | 360 | 560 |
| Скорость вращения ротора, секˉ¹ | 3.33 (200) | 4.16 (250) |
| Статистический вращательный момент на роторном столе | 17200 (1720) | 35000 (3500) |
| Передаточное число от приводного вала до стола ротора | 3.29 | 3.05 |
| Габаритные размеры, м | ||
| Длина | 1385 | 2167 |
| Высота | 925 | 1350 |
| Ширина | 510 | 745 |
| Масса, кг | 1230 | 4320 |
